24-warstwowa płytka drukowana HDI 2. rzędu do zastosowań o wysokiej gęstości

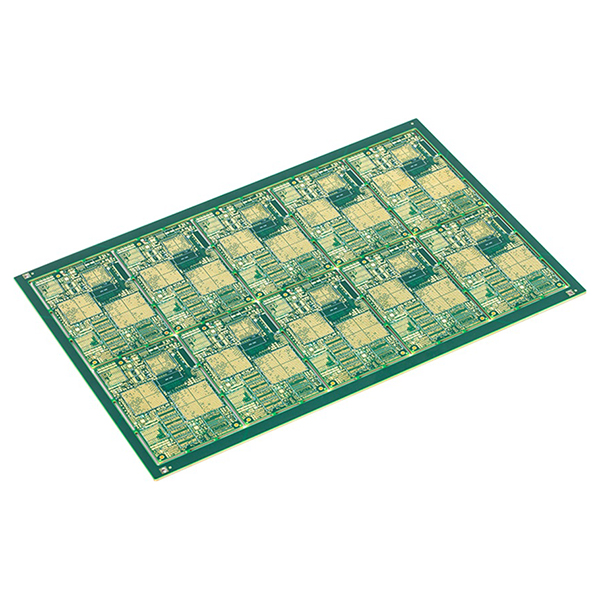

Dwudziestoczterowarstwowa płytka drukowana (PCB)

Dwudziestoczterowarstwowa płytka drukowana (PCB) to wysokiej klasy wielowarstwowa płytka drukowana, zwykle stosowana w systemach elektronicznych, które wymagają złożonych obwodów, routingu o dużej gęstości, szybkiej transmisji sygnału i wysokiej niezawodności.

Główne cechy 24-warstwowych płytek PCB

• Obsługuje ultra-wysoką gęstość i złożone trasowanie obwodów.
• Wykorzystuje technologię HDI 2. rzędu z ułożonymi w stos i naprzemiennymi ślepymi / zakopanymi przelotkami.
• Doskonała integralność sygnału i wydajność EMI/EMC.
• Precyzyjna kontrola impedancji i zoptymalizowana sieć dystrybucji zasilania.
• Nadaje się do projektów o wysokiej prędkości, wysokiej częstotliwości i integracji wielu układów scalonych.
• Spełnia wymagania dotyczące montażu komponentów na dużą skalę z wysoką niezawodnością.
• Wielowarstwowość zapewnia wystarczającą przestrzeń dla niezwykle złożonych projektów obwodów i bardzo gęstych układów komponentów.
• Doskonałe parametry elektryczne: wielowarstwowa struktura pomaga zwiększyć integralność sygnału i zasilania, redukując przesłuchy i szumy.
• Silna kontrola EMI/EMC: ułatwia projektowanie kompatybilności elektromagnetycznej, idealne do zastosowań o wysokiej prędkości i częstotliwości.
• Obsługuje zaawansowane procesy, takie jak ślepe / wypalone przelotki i HDI, umożliwiając mniejszy rozmiar i wyższą integrację.

Główne zastosowania 24-warstwowych płytek PCB

• Wysokowydajne serwery i wyposażenie centrów danych.
• Komunikacja sieciowa i wyposażenie stacji bazowych.
• Lotnicze systemy elektroniczne.
• Instrumenty medyczne i automatyka przemysłowa.
• Wysokiej klasy terminale komputerowe i komunikacyjne.

Główne specyfikacje

• Liczba warstw:24
• Materiał:FR-4 (Tg180), VT-47
• Grubość płyty:2,59±0,26 mm
• Szerokość ścieżki/odstępy:3.5/5.0mil
• Średnica otworu:0,25 mm
• Wykończenie powierzchni:ENIG (złoto zanurzeniowe)
