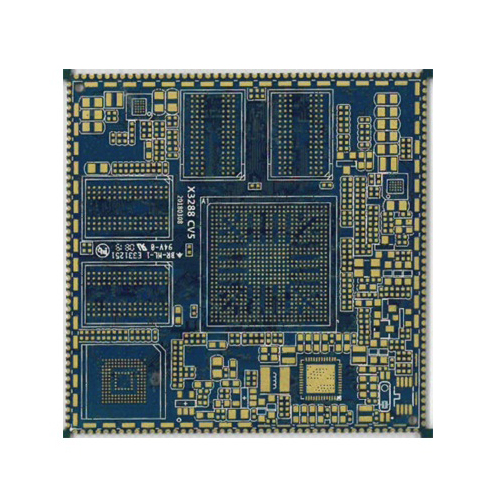

6-warstwowa płytka drukowana

6-warstwowa płytka drukowana do zastosowań o wysokiej gęstości

Sześciowarstwowa płytka drukowana to wielowarstwowa płytka PCB wykonana poprzez naprzemienne laminowanie sześciu warstw przewodzącej folii miedzianej i warstw izolacyjnych. Sześciowarstwowe płytki drukowane mogą zapewnić więcej miejsca na trasowanie i lepszą wydajność elektryczną, dzięki czemu są szczególnie odpowiednie do złożonych, szybkich i gęstych projektów produktów elektronicznych.

Opis

Sześciowarstwowa płytka drukowana (6-warstwowa płytka PCB) Przegląd

Sześciowarstwowa płytka drukowana (6-warstwowa płytka PCB) to rodzaj wielowarstwowej płytki z sześcioma warstwami przewodzącej folii miedzianej. 6-warstwowa płytka drukowana jest zwykle wykonana poprzez naprzemienne układanie warstw zewnętrznych i wewnętrznych, oddzielonych materiałami izolacyjnymi. W porównaniu do płytek dwuwarstwowych lub czterowarstwowych, 6-warstwowa płytka PCB oferuje większą gęstość okablowania, lepszą kompatybilność elektromagnetyczną (EMC) i doskonałą integralność sygnału, dzięki czemu nadaje się do szybkich, wysokowydajnych lub złożonych projektów obwodów.

Typowa struktura 6-warstwowej płytki PCB

  1. Górna warstwa (L1, zwykle do montażu komponentów i trasowania)
  2. Warstwa wewnętrzna 1 (L2, zwykle warstwa uziemienia GND)
  3. Warstwa wewnętrzna 2 (L3, zwykle warstwa zasilania)
  4. Warstwa wewnętrzna 3 (L4, zwykle warstwa sygnałowa)
  5. Warstwa wewnętrzna 4 (L5, zwykle warstwa sygnału lub zasilania/uziemienia)
  6. Warstwa dolna (L6, zwykle do montażu komponentów i trasowania)

Główne cechy 6-warstwowych płytek PCB

  • Wielowarstwowa struktura umożliwia kompleksowe prowadzenie obwodów i zarządzanie wieloma warstwami zasilania/uziemienia.
  • Doskonała integralność sygnału, odpowiednia do szybkiej transmisji sygnału.
  • Doskonała kompatybilność elektromagnetyczna, redukuje zakłócenia elektromagnetyczne (EMI).
  • Obsługuje bardziej kompaktowe projekty, idealne dla produktów elektronicznych o wysokiej gęstości i wydajności.

Główne zastosowania sześciowarstwowych obwodów drukowanych

  • Sprzęt komunikacyjny.
  • Serwery i komputery wysokiej klasy.
  • Przemysłowe systemy sterowania.
  • Elektronika medyczna.
  • Elektronika samochodowa.
  • Szybkie urządzenia pamięci masowej itp.
