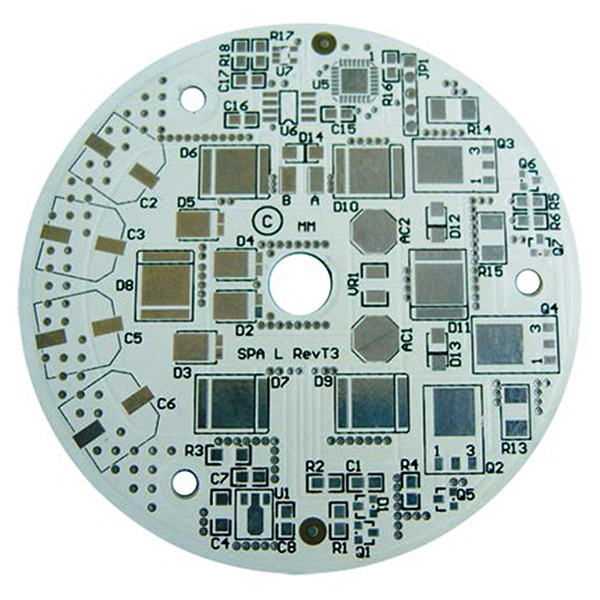

PCB platerowane miedzią na bazie aluminium

Aluminiowa płytka PCB platerowana miedzią zapewniająca wydajne rozpraszanie ciepła

Aluminiowa płytka drukowana platerowana miedzią (aluminiowa płytka PCB) z metalowym aluminium jako podstawą oferuje doskonałe rozpraszanie ciepła, izolację elektryczną i właściwości obróbki mechanicznej. Jest szeroko stosowana w urządzeniach elektronicznych o dużej mocy i oświetleniu LED.

Opis

Płytka drukowana pokryta miedzią na bazie aluminium (aluminiowa płytka PCB)

Płytka drukowana pokryta miedzią na bazie aluminium (powszechnie określana jako aluminiowa płytka drukowana) to rodzaj płytki pokrytej miedzią, która wykorzystuje metalowe aluminium jako materiał bazowy. Warstwa izolacyjna jest układana na aluminiowej podstawie, a następnie warstwa folii miedzianej jest nakładana na warstwę izolacyjną, a wzory obwodów są tworzone przez trawienie. Aluminiowe płytki PCB charakteryzują się doskonałym rozpraszaniem ciepła, izolacją elektryczną i właściwościami obróbki mechanicznej. Są one szeroko stosowane w produktach wymagających dobrego rozpraszania ciepła i wysokiej niezawodności, takich jak oświetlenie LED, urządzenia zasilające i komponenty elektroniczne dużej mocy. Typowa struktura składa się z trzech części: aluminiowej podstawy, warstwy izolacyjnej i warstwy folii miedzianej.

Główna struktura PCB na bazie aluminium

  1. Aluminiowa podstawa:Wykonana z płyty aluminiowej o wysokiej czystości, zapewniającej doskonałą przewodność cieplną i wsparcie mechaniczne.
  2. Warstwa izolacyjna:Wykonana z wysokowydajnego materiału izolacyjnego zapewniającego izolację elektryczną i odporność na ciepło.
  3. Folia miedziana:Powierzchnia jest pokryta elektrolityczną folią miedzianą o wysokiej czystości, która ułatwia późniejsze wytrawianie w celu utworzenia wzorów obwodów.

Główne cechy płytek PCB z metalowym rdzeniem

  1. Doskonałe rozpraszanie ciepła, skutecznie obniżające temperaturę komponentów elektronicznych.
  2. Dobra izolacja elektryczna i właściwości ekranowania elektromagnetycznego.
  3. Wysoka wytrzymałość mechaniczna, łatwość wykrawania, wiercenia i innej obróbki.
  4. Nadaje się do montażu powierzchniowego, nie ma potrzeby stosowania dodatkowych radiatorów, co pomaga zmniejszyć rozmiar produktu.
  5. Dobra stabilność wymiarowa, zwarta konstrukcja i możliwość zastosowania w projektach o wysokim stopniu integracji.
  6. Opcjonalne materiały przyjazne dla środowiska, zgodne z RoHS i innymi normami.

Główne zastosowania płytek PCB pokrytych aluminium

  1. Hybrydowe układy scalone (HIC).
  2. Sprzęt audio: wzmacniacze wejściowe/wyjściowe, wzmacniacze balansowe, wzmacniacze audio, przedwzmacniacze, wzmacniacze mocy itp.
  3. Elektroniczny sprzęt komunikacyjny: wzmacniacze wysokiej częstotliwości, obwody filtrów, obwody nadajników.
  4. Sprzęt zasilający: regulatory przełączające, przetwornice DC, regulatory SW itp.
  5. Sprzęt automatyki biurowej: maszyny elektryczne, sterowniki itp.
  6. Sprzęt komputerowy: Płyty CPU, napędy dyskietek, zasilacze itp.
  7. Moduły zasilania: konwertery, przekaźniki półprzewodnikowe, zasilacze itp.
  8. Oświetlenie LED: lampy LED o dużej mocy, ściany LED, oświetlenie uliczne LED itp.

Wspólne specyfikacje

  • Grubość podstawy aluminiowej: 1,0 mm, 1,2 mm, 1,6 mm, 2,0 mm, 4,0 mm.
  • Grubość miedzi: 35 μm, 70 μm, 105 μm.
  • Rozmiar płyty: 500 × 1200 mm, 600 × 1200 mm, 1000 × 1200 mm.
  • Wykończenie powierzchni: kalafonia, lutowanie na gorąco (HASL).
