Przelotki zagłębione służą do łączenia wewnętrznych warstw płytki drukowanej

Zakopane przelotki to struktury przewiercane łączące tylko różne wewnętrzne warstwy płytki drukowanej, niewidoczne z zewnętrznej powierzchni. Stanowią one kluczowe podejście techniczne do zwiększania gęstości trasowania i wydajności w wielowarstwowych płytkach drukowanych.

Opis

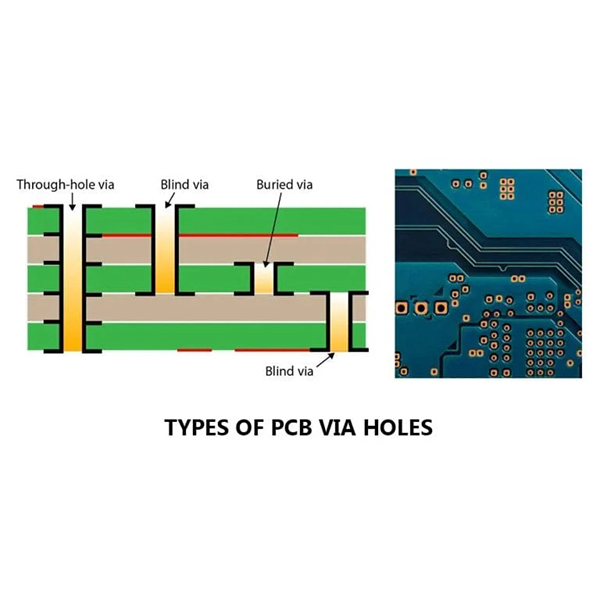

Zakopane przelotkisą powszechną wyspecjalizowaną strukturą otworów w wielowarstwowych płytkach drukowanych. Istnieją one wyłącznie pomiędzy wewnętrznymi warstwami płytki drukowanej i nie rozciągają się na jej powierzchnię. Innymi słowy, zakopane przelotki łączą tylko dwie lub więcej warstw wewnętrznych w płytce wielowarstwowej, bez widocznych otworów na powierzchniach warstw zewnętrznych.

Kluczowe cechy zakopanych przelotek

  1. Metoda połączenia:Łączy tylko warstwy wewnętrzne z warstwami wewnętrznymi. Brak widocznych otworów na warstwy zewnętrzne.
  2. Charakterystyka wizualna:Zakopane przelotki są niewidoczne z zewnętrznej powierzchni płytki PCB, ponieważ są całkowicie zamknięte w jej wnętrzu.
  3. Złożoność produkcji:Proces produkcji jest bardziej skomplikowany niż standardowe otwory przelotowe lub ślepe przelotki, wymagając wiercenia warstwa po warstwie i powlekania warstw wewnętrznych przed laminowaniem.

Zastosowania zakopanych przelotek

  1. Zwiększają gęstość trasowania PCB i oszczędzają miejsce na warstwie powierzchniowej.
  2. Spełnia wymagania miniaturyzacji i wysokiej wydajności dla elektroniki premium, takiej jak serwery, sprzęt komunikacyjny i inteligentne terminale.
  3. Powszechnie stosowane w projektach płytek HDI, High-Density Interconnect, w połączeniu ze ślepymi przelotkami i otworami przelotowymi w celu zwiększenia elastyczności projektu.
