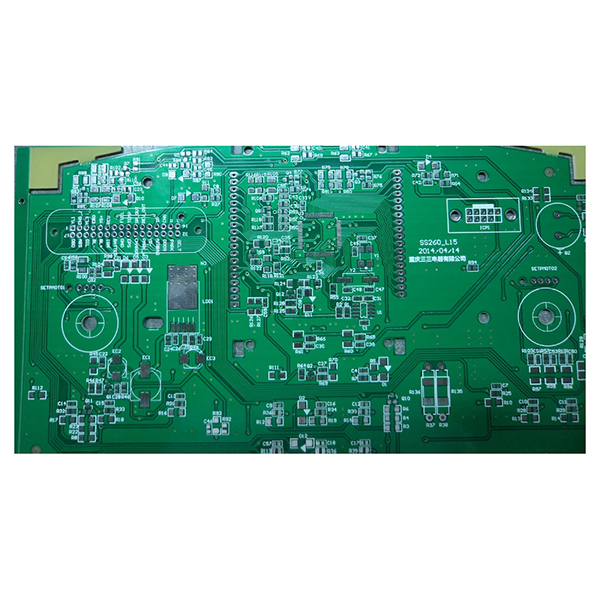

Płytki drukowane CEM-3

Cechy i zastosowania płytek drukowanych CEM-3

CEM-3 to rodzaj laminatu kompozytowego pokrytego miedzią. Jego temperatura zeszklenia, odporność na lutowanie, wytrzymałość na odrywanie, absorpcja wody, wytrzymałość na przebicie elektryczne, odporność izolacji i wskaźniki UL spełniają standardy FR-4. Różnice polegają na tym, że wytrzymałość na zginanie CEM-3 jest niższa niż FR-4, a jego współczynnik rozszerzalności cieplnej jest wyższy niż FR-4.

Opis

Kompozytowy laminat miedziowany CEM-3 do płytek drukowanych (PCB)

CEM-3 to kompozytowy laminat pokryty miedzią stosowany do płytek drukowanych (PCB). Jest on wytwarzany poprzez wzmocnienie bezalkalicznej tkaniny z włókna szklanego i maty z włókna szklanego żywicą epoksydową, a następnie naciśnięcie folii miedzianej na powierzchnię. Parametry elektryczne, odporność na ciepło i ognioodporność CEM-3 są zasadniczo porównywalne z FR-4, ale jego wytrzymałość mechaniczna jest nieco niższa, a współczynnik rozszerzalności cieplnej jest nieco wyższy. Najbardziej godną uwagi cechą CEM-3 jest to, że jego rdzeń jest zazwyczaj biały lub jasnoszary, z gładką powierzchnią, która jest łatwa do wiercenia i obróbki, dzięki czemu nadaje się do dwustronnej produkcji PCB. CEM-3 jest szeroko stosowany w produktach elektronicznych, które wymagają równowagi między wydajnością a kosztami, takich jak urządzenia gospodarstwa domowego, przyrządy i mierniki, elektronika samochodowa itp.

Główne cechy CEM-3

  • Właściwości elektryczne są porównywalne z FR-4.
  • Wysoka niezawodność PTH (platerowane otwory przelotowe).
  • Gładka powierzchnia, rdzeń przeważnie biały lub jasnoszary.
  • Dobra ognioodporność i izolacja.
  • Łatwość wiercenia i obróbki.
  • Niższy koszt niż FR-4, z wysoką opłacalnością.
  • Nadaje się do produkcji dwustronnych płytek PCB.

Główne zastosowania

  • Przyrządy i mierniki.
  • Urządzenia informacyjne.
  • Elektronika samochodowa.
  • Kontrolery automatyczne.
  • Konsole do gier.
  • Urządzenia gospodarstwa domowego.
  • Sprzęt komunikacyjny.

Typowe specyfikacje

  • Grubość podstawy: 1,0 mm, 1,5 mm.
  • Grubość miedzi: 35μm.
  • Rozmiar płytki: 1044×1245mm.
  • Wykończenie powierzchni: HASL (Hot Air Solder Leveling), ENIG (Electroless Nickel Immersion Gold), OSP (Organic Solderability Preservative).
