routing głębokościowy

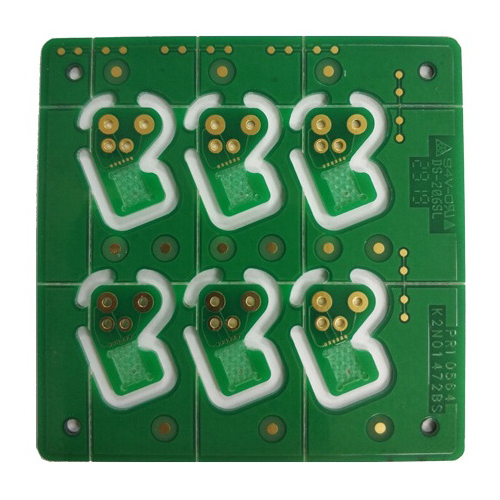

frezowanie wgłębne tworzy schodek lub rowek w kształcie płytki drukowanej

Trasowanie na ślepo, znane również jako „trasowanie wgłębne”, jest powszechną techniką obróbki mechanicznej w produkcji płytek drukowanych. Jest ona stosowana w produktach elektronicznych, takich jak sprzęt komunikacyjny i elektronika samochodowa, które wymagają dużej złożoności strukturalnej i wykorzystania przestrzeni.

Opis

Jego podstawowa zasadapolega na selektywnym usuwaniu tylko warstwy powierzchniowej PCB na określoną głębokość, zamiast całkowitego przecinania całej płytki. Takie podejście pozwala zachować nienaruszone podłoże, tworząc rowki lub otwory o określonej głębokości tylko w wymaganych obszarach.

Kluczowe cechy

  1. Proces frezowania na ślepo umożliwia precyzyjną kontrolę nad głębokością frezowania, uzyskując złożone struktury, takie jak lokalne stopnie, płytkie rowki lub półotwory na płytce.
  2. Technologia ta umożliwia tworzenie wgłębień lub pogłębień na płytkach PCB, znacznie zwiększając różnorodność i elastyczność montażu komponentów.
  3. Frezowanie na ślepo zazwyczaj opiera się na zautomatyzowanym sprzęcie o wysokiej precyzji, aby zapewnić stałą głębokość i ostre kontury, spełniając skomplikowane wymagania produkcyjne nowoczesnej elektroniki.

Typowe zastosowania

  1. Podczas osadzania określonych komponentów, takich jak moduły RF, diody LED lub metalowe osłony w płytce, frezowanie na ślepo tworzy zlokalizowane płytkie wgłębienia.
  2. Wytwarza struktury PCB o stopniowanych konfiguracjach, takich jak wstępnie uformowane przestrzenie dla złączy pół-wsuwanych lub specjalistycznych gniazd kart.
  3. Wytwarza zlokalizowane otwory stożkowe lub obszary wgłębione, ułatwiając umieszczanie specjalistycznych elementów konstrukcyjnych lub zwiększając gęstość montażu na poziomie płyty.
  4. Szeroko stosowany w wysokiej klasy sprzęcie komunikacyjnym, inteligentnych terminalach, elektronice samochodowej i innych dziedzinach produktów elektronicznych wymagających dużej złożoności strukturalnej i wykorzystania przestrzeni.
