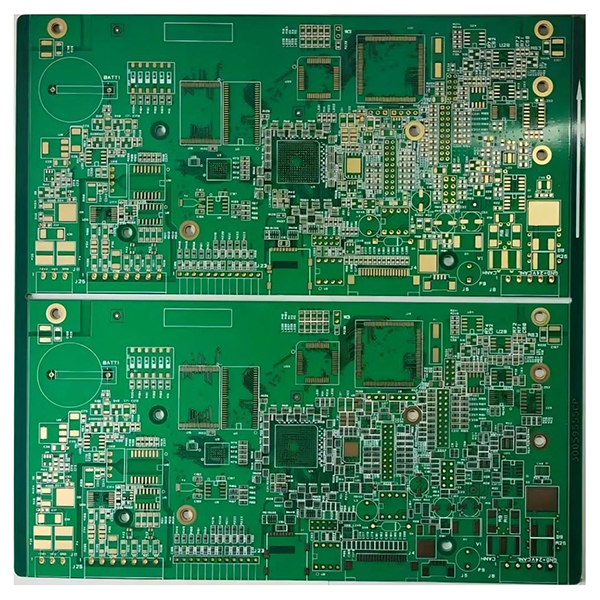

ENIG PCB

ENIG PCB wykorzystuje technologię bezprądowego zanurzania niklu w złocie

Chemiczne płytki niklowane i złocone polegają na osadzaniu warstwy niklu, a następnie warstwy złota na powierzchni PCB za pomocą procesów chemicznych. Zwiększa to trwałość, lutowność i niezawodność PCB.

Opis

Przegląd pozłacanych płytek niklowanych chemicznie

Chemical Nickel Gold Plated Boards to proces obróbki powierzchni powszechnie stosowany do płytek drukowanych (PCB) w wysokiej klasy produktach elektronicznych. Proces ten polega na chemicznym powlekaniu warstwy niklu (Ni) na miedzianej powierzchni PCB, a następnie osadzaniu cienkiej warstwy złota (Au) na warstwie niklu.

Kluczowe cechy płytek PCB ENIG

  • Doskonała lutowność:Charakteryzuje się gładką, płaską powierzchnią odpowiednią do lutowania elementów o drobnych odstępach.
  • Silna odporność na utlenianie:Warstwa złota chroni znajdujący się pod spodem nikiel i miedź przed utlenianiem i korozją.
  • Doskonałe parametry elektryczne:Nadaje się do szybkiej transmisji sygnału o wysokiej częstotliwości.
  • Wysoka trwałość:Idealny do interfejsów wymagających częstego wkładania / wyjmowania, takich jak złote palce.

Obszary zastosowań płytek drukowanych ze złotem zanurzonym w niklu bezprądowym

  • Wysokiej klasy płyty główne i serwery komputerowe.
  • Sprzęt komunikacyjny.
  • Elektronika o wysokiej niezawodności, taka jak urządzenia pamięci masowej i karty graficzne.
  • Złote palce, BGA, złącza i podobne komponenty.
