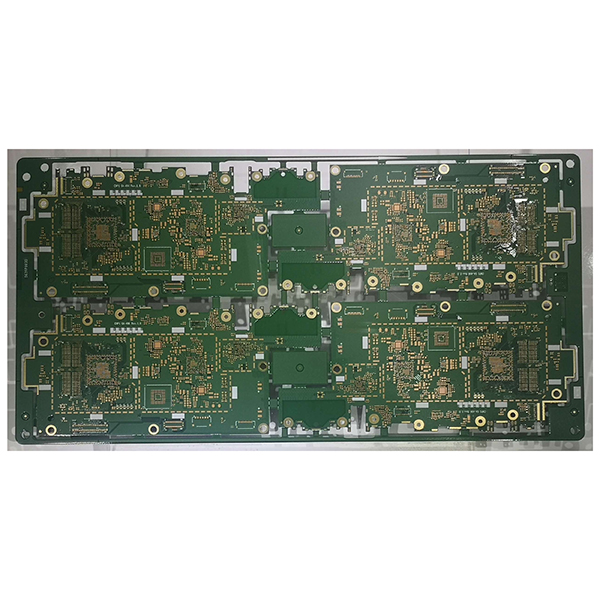

Interkonekt PCB o wysokiej gęstości

Płytki PCB o wysokiej gęstości połączeń dla urządzeń mobilnych i IoT

Płytki HDI osiągają wysoką gęstość trasowania i miniaturyzację dzięki technologiom takim jak mikro-przelotki i przelotki zagłębione, co czyni je niezbędnym typem PCB dla nowoczesnych produktów elektronicznych wysokiej klasy.

Opis

Płyty HDIlubHigh-Density Interconnect boardsto płytki obwodów drukowanych, które osiągają wysoką gęstość trasowania dzięki szerokości mikro-linii, odstępom między mikro-liniami i technologii mikro-via. Płytki HDI są powszechnym typem wysokiej klasy PCB stosowanym w nowoczesnych produktach elektronicznych, takich jak smartfony, tablety i wysokiej klasy serwery.

Kluczowe cechy płytek HDI

  1. Wysoka gęstość trasowania:Szerokość linii i odstępy zazwyczaj poniżej 100 μm (4 mil), co umożliwia ciaśniejsze trasowanie i mniejsze odstępy między komponentami.
  2. Technologia Microvia:Szerokie zastosowanie mikro-przelotek i przelotek zakopanych utworzonych przez wiercenie laserowe w celu zwiększenia wydajności połączeń międzywarstwowych.
  3. Struktura wielowarstwowa:Zazwyczaj płyty wielowarstwowe (4-warstwowe, 6-warstwowe, 8-warstwowe lub wyższe) obsługujące złożone projekty obwodów.
  4. Cienka i kompaktowa konstrukcja:Umożliwia tworzenie lżejszych, cieńszych, krótszych i mniejszych produktów elektronicznych.

Zalety płyt HDI

  1. Obsługuje wysokowydajne opakowania chipów o dużej gęstości, takie jak BGA, CSP i QFP.
  2. Znacznie poprawia integralność i niezawodność sygnału przy jednoczesnym zmniejszeniu opóźnienia sygnału i przesłuchów.
  3. Umożliwia zmniejszenie wymiarów i wagi produktu.
  4. Idealny do produktów elektronicznych wymagających dużej prędkości, wysokiej częstotliwości i rygorystycznej integralności sygnału.

Obszary zastosowań płyt HDI

  1. Smartfony, tablety, urządzenia do noszenia.
  2. Laptopy, wysokiej klasy płyty główne.
  3. Elektronika samochodowa, sprzęt medyczny.
  4. Komunikacyjne stacje bazowe, serwery i inne wysokiej klasy urządzenia elektroniczne.
