Skokowy v-scoring z selektywną techniką v-rowków PCB

Jump V-scoring to termin techniczny w branży elektronicznej i PCB, stosowany głównie w procesach depanelingu PCB (płytek drukowanych). Technika ta zwiększa wytrzymałość mechaniczną płytki przy jednoczesnym spełnieniu wymagań depanelingu.

Opis

Skokowe nacinanie w kształcie litery V (pomijanie rowków w kształcie litery V na płytkach PCB)

Jump V-scoring, znany również jako skip V-groove PCB, odnosi się do procesu V-cut (V-scoring) w depanelingu PCB, w którym narzędzie tnące pomija niektóre obszary i nie tnie, tylko nacina tam, gdzie potrzebna jest separacja, pozostawiając inne obszary bez cięcia.

Scenariusze zastosowań

  1. Powszechnie stosowany, gdy niektóre obszary na pojedynczej płytce muszą pozostać połączone lub gdy specjalne struktury wymagają zachowania wytrzymałości połączenia w projekcie PCB.
  2. Typowe zastosowania: płytki z mostkami łączącymi, częściowa panelizacja lub produkty elektroniczne o specjalnych wymaganiach konstrukcyjnych.

Zalety

  1. Poprawia ogólną wytrzymałość PCB i pomaga zapobiegać przypadkowemu złamaniu podczas transportu lub montażu.
  2. Elastycznie spełnia różne wymagania dotyczące depanelowania i połączeń w określonych obszarach.

Przykład

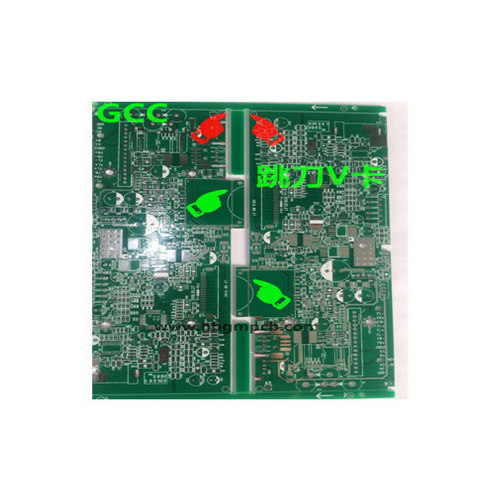

Na przykład na płytce z panelami, gdzie większość obszarów musi być oddzielona, z wyjątkiem segmentu pośrodku, można zastosować punktowanie w kształcie litery V – narzędzie do cięcia w kształcie litery V automatycznie podniesie i pominie ten obszar bez cięcia.
