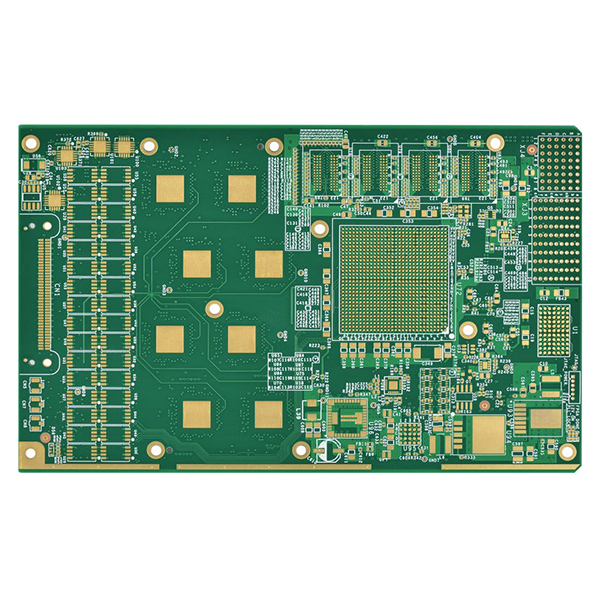

Struktura wielowarstwowej płytki drukowanej obejmuje zazwyczaj więcej niż dwie warstwy przewodzące. Te warstwy przewodzące są oddzielone wewnętrznymi materiałami izolacyjnymi (takimi jak żywica epoksydowa, włókno szklane itp.) i są połączone elektrycznie za pomocą przelotek.
Główne cechy wielowarstwowych płytek drukowanych
- Obsługuje złożone projekty trasowania obwodów o dużej gęstości.
- Ułatwia miniaturyzację i wysoką wydajność produktów elektronicznych.
- Może zoptymalizować dystrybucję mocy i integralność sygnału, poprawiając zdolność przeciwzakłóceniową.
- Powszechnie stosowane w zaawansowanych dziedzinach, takich jak komunikacja, komputery, medycyna i lotnictwo.
Główne obszary zastosowań wielowarstwowych płytek drukowanych
- Sprzęt komunikacyjny:takie jak stacje bazowe 5G, optyczne urządzenia komunikacyjne, routery, przełączniki itp., które wymagają szybkiej transmisji sygnału i wysokiej integracji.
- Komputery i serwery:wysokowydajne komputery, płyty główne serwerów, urządzenia rdzeniowe centrów danych itp., które wymagają wysokiej niezawodności i możliwości szybkiego przetwarzania.
- Elektronika użytkowa:smartfony, tablety, laptopy, urządzenia do noszenia i inne kompaktowe, wysoce zintegrowane produkty elektroniczne.
- Elektronika medyczna:takie jak sprzęt do obrazowania medycznego, rozruszniki serca, monitory, analizatory itp., które mają bardzo wysokie wymagania dotyczące wydajności elektrycznej i niezawodności.
- Przemysł lotniczy i wojskowy:samoloty, satelity, radary, systemy nawigacji itp., które wymagają projektów obwodów o dużej gęstości i wysokiej niezawodności.
- Elektronika samochodowa:autonomiczne systemy jazdy, samochodowe systemy rozrywki, jednostki sterujące zasilaniem itp. wymagające silnego przeciwdziałania zakłóceniom i odporności na wysokie temperatury.
- Kontrola przemysłowa i automatyzacja:Sterowniki PLC, roboty przemysłowe, inteligentne liczniki i inne urządzenia automatyki, które mają wyższe wymagania w zakresie integralności sygnału i odporności na zakłócenia.
