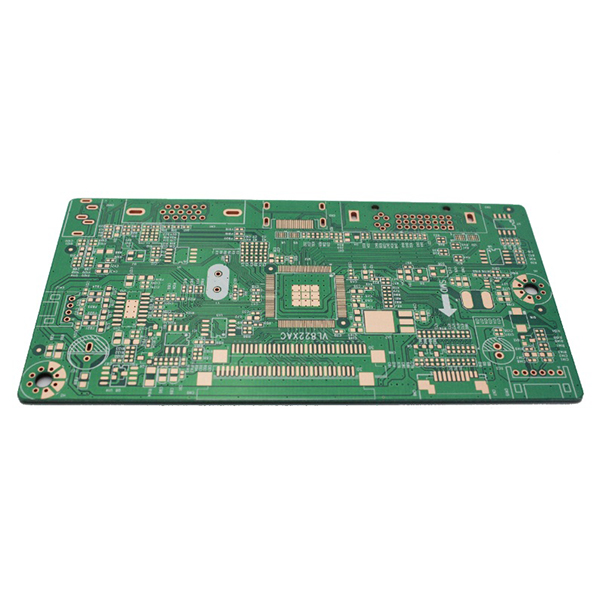

Płytka PCB wypełniona żywicą

Wypełnione żywicą przelotki PCB dla większej niezawodności i lutowania

Wypełnione żywicą przelotki PCB (Resin Plugged Via PCB lub Resin-filled Via PCB) odnoszą się do płytki drukowanej, w której przelotki są wypełnione i uszczelnione żywicą podczas procesu produkcji PCB.

Opis

Cel przetwarzania przelotek wypełnionych żywicą

Celem przetwarzania przelotek wypełnionych żywicą jest zapobieganie przedostawaniu się lutowia do przelotek, zwiększenie niezawodności płyty i spełnienie specjalnych wymagań procesowych, takich jak połączenia międzysystemowe o dużej gęstości (HDI).

Główne cechy

  1. Żywiczne przelotki:Żywica jest wlewana do przelotek (zwykle ślepych, zakopanych lub przelotowych), utwardzana i poddawana obróbce powierzchniowej, aby zapewnić brak pustych przestrzeni wewnątrz otworów.
  2. Gładka powierzchnia:Po wypełnieniu żywicą można wykonać szlifowanie i miedziowanie, aby zapewnić płaską powierzchnię podkładki, dzięki czemu nadaje się ona do montażu pakietów o małej podziałce, takich jak BGA i CSP.
  3. Zwiększona niezawodność:Zapobiega powstawaniu pęcherzyków lub kulek lutowniczych podczas lutowania, zwiększając niezawodność przewodzenia i wytrzymałość mechaniczną.

Główne zastosowania

  1. Płytki PCB o wysokiej gęstości połączeń (HDI PCB).
  2. Płytki wielowarstwowe, które wymagają ślepych / zakopanych przelotek i projektów wtykowych.
  3. Projekty PCB dla komponentów o wysokiej niezawodności i drobnych odstępach (takich jak pakiety BGA i CSP).
  4. Specjalne wymagania zapobiegające przedostawaniu się pasty lutowniczej do przelotek.

Różnice w stosunku do zwykłych przelotek

  1. Zwykłe przelotki są zwykle puste i służą wyłącznie do połączeń elektrycznych, bez obróbki zatykania.
  2. Wypełnione żywicą przelotki PCB są wypełnione żywicą, spełniając wyższe wymagania dotyczące procesu i montażu.
