kontrola pasty lutowniczej

Kontrola pasty lutowniczej dla dokładnej produkcji SMT

Kontrola pasty lutowniczej (SPI) jest nieodzowną częścią procesu produkcji w technologii montażu powierzchniowego (SMT). Służy głównie do kontroli jakości pasty lutowniczej drukowanej na padach PCB, zapewniając stabilność i niezawodność późniejszego umieszczania komponentów i lutowania.

Opis

Przegląd kontroli pasty lutowniczej

Kontrola pasty lutowniczej, przy użyciu precyzyjnego sprzętu kontrolnego, może kompleksowo sprawdzić stan drukowania pasty lutowniczej na każdej płytce drukowanej, skutecznie poprawiając wydajność produktu i ogólną jakość.

Zasada działania kontroli pasty lutowniczej

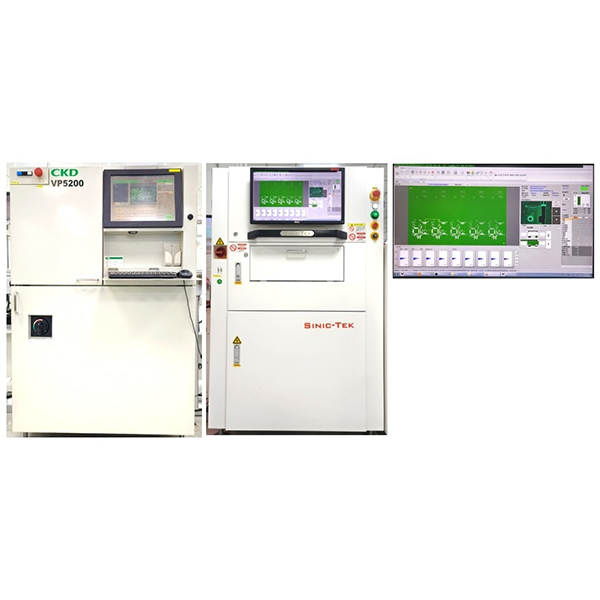

Sprzęt do kontroli pasty lutowniczej wykorzystuje szybkie kamery HD i technologię obrazowania 3D do skanowania i analizowania warstwy pasty lutowniczej na powierzchni PCB. System automatycznie mierzy kluczowe parametry, takie jak wysokość, objętość i powierzchnia pasty lutowniczej, jednocześnie szybko identyfikując różne wady druku, w tym nadmiar lutu, niewystarczającą ilość lutu, przesunięcie, mostkowanie i brakujące wydruki. Wyniki inspekcji mogą być przekazywane z powrotem do linii produkcyjnej w czasie rzeczywistym, umożliwiając terminową korektę procesu drukowania i zmniejszając liczbę przeróbek i strat produkcyjnych.

Główne zalety

  • Wysoka precyzja kontroli:Potrafi wykryć drobne defekty druku pasty lutowniczej i zapewnić późniejszą jakość lutowania.
  • Informacje zwrotne w czasie rzeczywistym:Dane z inspekcji są przesyłane natychmiast, co pozwala na szybkie ostrzeganie i korygowanie nieprawidłowości w produkcji.
  • Zwiększona wydajność:Zautomatyzowana inspekcja znacznie redukuje błędy ludzkie i zwiększa wydajność pierwszego przejścia.
  • Redukcja kosztów:Problemy są wykrywane na czas, co zmniejsza ilość przeróbek i odpadów materiałowych, a tym samym obniża koszty produkcji.
  • Identyfikowalne dane:Wyniki kontroli mogą być automatycznie archiwizowane, co ułatwia śledzenie i analizowanie jakości produkcji.

Obszary zastosowań

SPI jest szeroko stosowany w elektronice użytkowej, elektronice samochodowej, urządzeniach medycznych, sprzęcie komunikacyjnym i kontroli przemysłowej. Nadaje się do różnych typów linii produkcyjnych PCB, w tym płyt jednostronnych, dwustronnych i wielowarstwowych. W przypadku produkcji produktów elektronicznych o wysokiej gęstości, wysokiej precyzji i niezawodności, SPI stało się podstawowym procesem zapewniającym jakość i zwiększającym konkurencyjność.
