Otwory przelotowe, w tym wstawianie i lutowanie DIP

Montaż przewlekany, w tym wkładanie i lutowanie DIP

Montaż otworów przelotowych jest ważnym procesem w przemyśle elektronicznym, odnoszącym się głównie do wstawiania różnych elementów elektronicznych DIP, otworów przelotowych i PTH do otworów PCB zgodnie z wymaganiami projektu, a następnie lutowania.

Opis

Typowe elementy wtykane (przelotowe)

Typowe komponenty wtykowe (przelotowe) obejmują między innymi układy scalone w obudowach DIP, kondensatory elektrolityczne, kondensatory ceramiczne, cewki indukcyjne, transformatory, oscylatory krystaliczne, złącza, nagłówki pinów, gniazda pinów, przekaźniki, bezpieczniki, przełączniki i urządzenia zasilające, takie jak TO-220 i TO-92. Montaż przewlekany nadaje się nie tylko do komponentów DIP (Dual In-line Package), ale także obejmuje wszystkie części elektroniczne, które wymagają montażu PTH (Plated Through Hole).

Proces montażu przewlekanego

  1. Przygotowanie i sortowanie:Zgodnie z BOM klienta i planem produkcji, wszystkie elementy przelotowe wymagane do wstawienia są przygotowywane i sortowane.

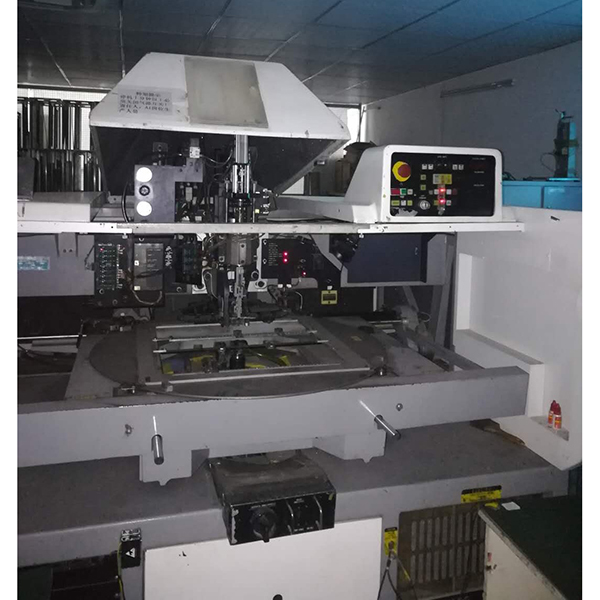

  2. Wstawianie:Operatorzy lub zautomatyzowane maszyny wkładają komponenty – w tym układy DIP i różne części PTH – do określonych otworów PCB, zapewniając prawidłowe położenie, orientację i polaryzację.
  3. Formowanie wyprowadzeń (w razie potrzeby):W przypadku niektórych komponentów przewody są wstępnie formowane, aby lepiej pasowały do otworów w płytce drukowanej i procesu lutowania.
  4. Kontrola i korekta:Włożone komponenty są sprawdzane pod kątem dokładności, a wszelkie pomyłki są niezwłocznie korygowane w celu zapewnienia jakości montażu.
  5. Lutowanie:Lutowanie na fali lub lutowanie ręczne służy do solidnego przymocowania przewodów wszystkich włożonych komponentów do padów PCB, zapewniając niezawodne połączenia elektryczne.
  6. Przycinanie i czyszczenie wyprowadzeń:Nadmiar przewodów jest przycinany po lutowaniu, a pozostałości topnika są czyszczone w celu poprawy wyglądu i wydajności produktu.

Główne zastosowania montażu przewlekanego

Montaż przewlekany jest szeroko stosowany w różnych produktach elektronicznych, zwłaszcza tych wymagających wysokiej niezawodności, dużej mocy lub łatwej konserwacji. Typowe zastosowania obejmują urządzenia gospodarstwa domowego (takie jak telewizory, audio, panele sterowania pralek), przemysłowe urządzenia sterujące (płyty główne, sterowniki PLC, falowniki), sprzęt komunikacyjny (routery, przełączniki), elektronikę samochodową (deski rozdzielcze, moduły zasilania), oprzyrządowanie, urządzenia medyczne i przyrządy testujące.

Zalety montażu przewlekanego

  • Nadaje się do chipów DIP i wszystkich komponentów z otworami przelotowymi, obsługując szeroki zakres procesów.
  • Wysoka wytrzymałość mechaniczna i solidne połączenia lutowane, z doskonałą odpornością na wibracje i niezawodnością.
  • Obsługuje komponenty o dużej mocy i dużych rozmiarach, zapewniając lepsze rozpraszanie ciepła i przenoszenie prądu.
  • Łatwiejsza konserwacja i wymiana włożonych komponentów, obniżająca koszty konserwacji.
  • Dojrzały proces i zaawansowany sprzęt, odpowiedni do różnych potrzeb związanych z produkcją elektroniki.

Różnica między montażem przewlekanym a SMT

Montaż przewlekany (PTH) jest stosowany głównie w przypadku większych lub wymagających mechanicznie komponentów, podczas gdy SMT (technologia montażu powierzchniowego) jest idealna do zminiaturyzowanych, gęstych i wysoce zautomatyzowanych zespołów. Zalety montażu przewlekanego to wysoka niezawodność i łatwiejsza naprawa, podczas gdy SMT pozwala zaoszczędzić miejsce i poprawić wydajność produkcji.

Zalety naszych usług montażu przewlekanego

Posiadamy doświadczony zespół specjalizujący się we wstawianiu i lutowaniu, obsługujący zarówno procesy ręczne, jak i zautomatyzowane. Możemy spełnić pełen zakres wymagań, w tym wstawianie, lutowanie, przycinanie ołowiu i czyszczenie wszystkich komponentów PTH, w tym między innymi pakietów DIP. Ścisła kontrola jakości zapewnia stabilną i niezawodną jakość produktu. Możemy dostosować proces i standardy kontroli do potrzeb klienta, zapewniając kompleksowe usługi montażu przewlekanego.
