lutowanie na fali

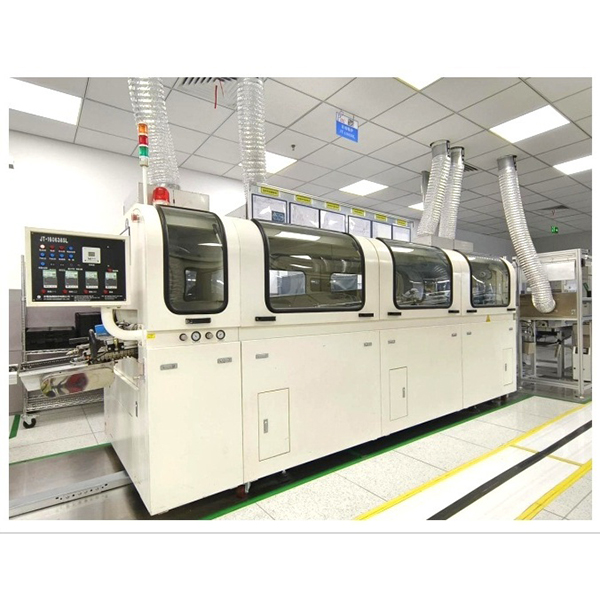

Lutowanie na fali dla wydajnego montażu PCB

Lutowanie na fali niezawodnie łączy wyprowadzenia komponentów z padami PCB, przepuszczając falę roztopionego lutowia przez zamontowaną stronę PCB, dzięki czemu idealnie nadaje się do masowego montażu komponentów z otworami przelotowymi.

Opis

Przegląd lutowania na fali

Lutowanie na fali jest szeroko stosowanym zautomatyzowanym procesem lutowania w przemyśle elektronicznym, głównie do lutowania elementów elektronicznych na płytkach drukowanych (PCB).

Zasada działania lutowania na fali

Podczas procesu lutowania na fali, komponenty są najpierw wkładane do płytki drukowanej, która następnie przechodzi przez strefę podgrzewania. Po podgrzaniu dolna strona płytki drukowanej przechodzi przez falę stopionego lutowia wytworzoną przez pompę lutowniczą. Fala lutownicza natychmiast styka się z wyprowadzeniami i padami na płytce PCB, zapewniając wydajne i jednolite lutowanie. Cały proces jest wysoce zautomatyzowany, co zapewnia stabilną jakość połączenia lutowanego.

Główne zalety

  • Wysoka wydajność:Nadaje się do masowej produkcji, znacznie poprawiając wydajność produkcji.
  • Niezawodna jakość lutowania:Tworzy piękne, niezawodne połączenia lutowane, redukując defekty, takie jak zimny lut lub nieudane lutowanie.
  • Wysoki stopień automatyzacji:Zmniejsza liczbę operacji wykonywanych ręcznie, obniża koszty produkcji i zwiększa spójność produktu.
  • Duża zdolność adaptacji:Nadaje się do różnych typów komponentów przelotowych i złożonych zespołów PCB.
  • Produkcja przyjazna dla środowiska:Może wykorzystywać lut bezołowiowy, spełniając wymagania ochrony środowiska.

Obszary zastosowań

Lutowanie na fali jest szeroko stosowane w elektronice użytkowej, sprzęcie AGD, sprzęcie komunikacyjnym, elektronice samochodowej, kontroli przemysłowej i urządzeniach medycznych. W przypadku montażu PCB na dużą skalę, lutowanie na fali jest idealnym wyborem dla wydajnego i wysokiej jakości lutowania.
