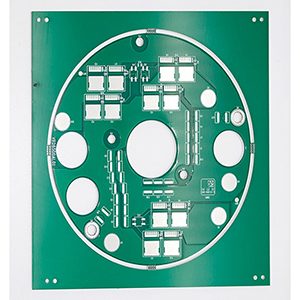

Jakie materiały są powszechnie stosowane w płytkach drukowanych PCB?

Płytka drukowana PCB (Printed Circuit Board) jest podstawowym elementem nowoczesnych urządzeń elektronicznych. Służy nie tylko jako fizyczne wsparcie dla komponentów elektronicznych, ale także działa jako kluczowy nośnik połączeń elektrycznych i transmisji sygnału. Jaksieć neuronowaw świecie elektroniki, płytka PCB skutecznie i niezawodnie łączy różne komponenty, tworząc kompletny system obwodów.

Materiały bazowe

1. Podłoże z papieru fenolowego:Najbardziej tradycyjny materiał bazowy PCB, wykonany z papieru impregnowanego żywicą fenolową. Oferuje dobrą obrabialność i niski koszt, ale ma słabą odporność na ciepło i właściwości dielektryczne. Nadaje się tylko do elektroniki użytkowej i urządzeń gospodarstwa domowego o niskich wymaganiach elektrycznych i łagodnym środowisku.
2. Podłoże z włókna szklanego epoksydowego (FR-4):Obecnie najczęściej stosowane, wykonane z żywicy epoksydowej i tkaniny z włókna szklanego. Charakteryzuje się doskonałymi właściwościami elektrycznymi, wytrzymałością mechaniczną, odpornością na ciepło i stabilnością chemiczną. FR-4 jest szeroko stosowany w ogólnych urządzeniach elektronicznych, takich jak komputery, sprzęt komunikacyjny i przemysłowe systemy sterowania.
3. Podłoże poliimidowe:Wykorzystuje folię poliimidową jako warstwę izolacyjną, oferując niezwykle wysoką odporność na ciepło (ciągłe temperatury pracy powyżej 260°C), doskonałe właściwości elektryczne, niską absorpcję wilgoci i dobrą wytrzymałość mechaniczną. Stosowany głównie w przemyśle lotniczym, wojskowym, elektronice samochodowej i innych dziedzinach o wysokiej niezawodności i trudnych warunkach, a także w obwodach wysokiej częstotliwości, takich jak mikrofale i RFID.
4. Podłoże aluminiowe:Wykorzystuje stop aluminium jako podstawę, pokrytą izolacyjną warstwą dielektryczną. Doskonale odprowadza ciepło, skutecznie rozwiązując problemy związane z zarządzaniem ciepłem w urządzeniach elektronicznych o dużej mocy. Charakteryzuje się również dobrą wytrzymałością mechaniczną, ekranowaniem elektromagnetycznym i pewną odpornością na korozję. Powszechnie stosowany w oświetleniu LED, modułach zasilania, elektronice samochodowej, sprzęcie audio i innych zastosowaniach wymagających wydajnego rozpraszania ciepła.
5. Podłoże miedziane:Wykorzystuje miedź o wysokiej czystości jako podstawę, z kompozytową warstwą izolacyjną. Podłoża miedziane mają wyjątkową przewodność cieplną, znacznie wyższą niż aluminium, i są szczególnie odpowiednie do zastosowań o dużej mocy i wysokiej temperaturze, takich jak diody LED o wysokiej jasności, moduły mocy, pojazdy elektryczne i telekomunikacyjne stacje bazowe. Oferują one również wysoką wytrzymałość mechaniczną i odporność na korozję, dzięki czemu nadają się do pracy w trudnych warunkach.
6. Podłoża specjalne:W przypadku produktów elektronicznych o wysokiej częstotliwości, dużej prędkości lub wysokiej niezawodności stosuje się również wysokowydajne materiały, takie jak podłoża ceramiczne i PTFE (politetrafluoroetylen), aby spełnić specjalne wymagania elektryczne i środowiskowe.

Folia miedziana

Folia miedziana jest głównym materiałem dla warstwy przewodzącej PCB i dzieli się na dwa rodzaje:

1. Elektrolityczna folia miedziana:Produkowana chemicznie poprzez nakładanie jednolitej warstwy miedzi na wałek ze stali nierdzewnej, a następnie jej odrywanie. Jest tania, dostępna w różnych grubościach i rozmiarach i jest głównym typem folii miedzianej do sztywnych płytek drukowanych.
2. Walcowana folia miedziana:Wykonana przez wielokrotne walcowanie i wyżarzanie miedzi metodami fizycznymi. Charakteryzuje się wysoką plastycznością, dzięki czemu nadaje się szczególnie do elastycznych płytek drukowanych (FPC) i dynamicznych środowisk. Jej gładka powierzchnia i niskie grzbiety są idealne do zastosowań o wysokiej częstotliwości i mikrofalach, ale jest droższa, ma słabszą przyczepność do podłoży i ma ograniczoną szerokość.

Warstwa izolacyjna

Warstwa izolacyjna znajduje się między folią miedzianą a materiałem bazowym, zapewniając izolację elektryczną między warstwami przewodzącymi i bezpieczeństwo obwodu. Główne materiały obejmują:

• Żywica epoksydowa:Dobra izolacja i przyczepność, niski koszt, szeroko stosowana w większości PCB.
• Poliimid:Doskonała odporność na ciepło i właściwości elektryczne, idealny do zastosowań wysokiej klasy, wysokiej częstotliwości lub wysokiej temperatury.

Warstwa ochronna

1. Maska lutownicza:Zwykle zielona, pokrywa powierzchnię płytki, aby chronić obwód przed zwarciami, definiuje obszary lutowania, zapobiega mostkom lutowniczym oraz poprawia dokładność lutowania i niezawodność płytki.
2. Warstwa sitodruku:Służy do oznaczania pozycji komponentów, identyfikatorów, ostrzeżeń itp. Warstwa sitodruku ułatwia montaż i późniejszą konserwację, pomagając inżynierom w szybkiej identyfikacji komponentów i ścieżek.

Wykończenie powierzchni

Aby poprawić lutowność, odporność na utlenianie i niezawodność, powszechne procesy wykańczania powierzchni obejmująHASL(lutowanie gorącym powietrzem),ENIG(bezprądowe zanurzanie niklu w złocie),OSP(organiczny środek konserwujący lutowność) isrebro zanurzeniowew zależności od potrzeb aplikacji.

Lut

1. Lut ołowiowo-cynowy:Taki jak lut eutektyczny 63Sn-37Pb, który zapewnia dobrą przewodność, przetwarzalność, niską temperaturę topnienia i mocne połączenia lutowane. Jednak ze względu na toksyczność ołowiu, jego użycie zmniejsza się na rzecz ochrony środowiska.
2. Lut bezołowiowy:Temperatura topnienia około 217°C, nietoksyczny i przyjazny dla środowiska, wymaga bardziej rygorystycznego przetwarzania i stał się głównym wyborem.

Materiały przyjazne dla środowiska i zrównoważone

Wraz z coraz bardziej rygorystycznymi przepisami dotyczącymi ochrony środowiska, produkcja PCB kładzie większy nacisk na materiały bezhalogenowe, zgodne z RoHS i nadające się do recyklingu, promując ekologiczny i zrównoważony rozwój w przemyśle elektronicznym.

Obszary zastosowań

Typowe materiały PCB są szeroko stosowane welektronice użytkowej,urządzeniach komunikacyjnych,sterowanie przemysłowe,elektronika samochodowa,instrumenty medyczne,inteligentny dom,oświetlenie LEDi innych obszarach. Niezależnie od tego, czy chodzi o prototypowanie nowych produktów, czy produkcję próbną małych partii, wysokiej jakości materiały PCB są kluczem do zapewnienia wydajności i niezawodności produktów elektronicznych.
